询匠作业标准规范:计量项目复核机制与流程

发表于2019-11-28

今天小编带您揭秘询匠的复核机制与流程。

举个栗子:

一个钢筋计量的项目,团队成员完成搭建模型,汇总提量,自检后,复核专家按照平台机制和流程进行复核。

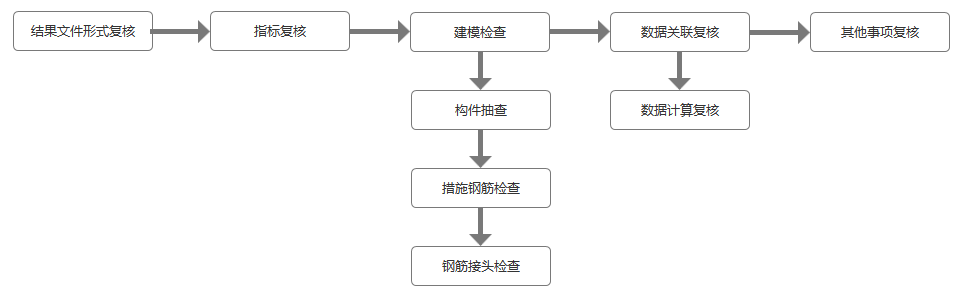

复核专家在复核流程中的各个阶段,辅助标准化的复核清单,重点复核项目初期列出的易错易漏内容。




结果文件形式复核中,重点复核



【文件齐备性】复核是否包含了钢筋工程要求的全部结果文件。包括:广联达钢筋软件文件,导出EXCEL文件,编制说明文件,图纸疑问及答复,自检报告。


【文件关联性】复核各个文件之间,项目名称、钢筋数量、钢筋指标等数据关联情况,数据是否保持一致。

【文件完整性】


1、复核广联达文件是否能正常打开,构件、数据是否齐全。
2、复核EXCEL文件是否包含全部工程量需要的表格和信息。
3、复核图纸疑问是否完整、问题是否均有回复。
4、复核自检报告中检查的内容是否全面完整。

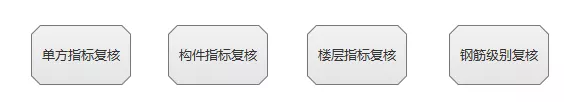

钢筋指标复核中,重点复核


【单方指标】复核钢筋总体单方、地上地下单方,措施钢筋单方等指标是否合理。

【构件指标】对比各类构件单方含量是否合理。

【楼层指标】

1、对比各楼层钢筋总量是否合理。

2、对比各楼层构件钢筋是否合理。


【钢筋级别】

1、对比楼层构件中各级别钢筋工程量是否合理,例如是否存在相同构件不同层钢筋级别不一致情况。

2、复核是否存在钢筋级别明显错误的情况,如柱钢筋无12以下箍筋级别信息等。
3、复核是否存在非常规偏低或偏高级别钢筋情况,如出现4、36等非常规钢筋,或构造柱出现18以上钢筋等情况。
4、复核是否存在构件不同钢筋级别不匹配情况,如柱纵筋和箍筋工程量1:1等。
5、复核其他钢筋级别错误的情况。



模型检查中,重点复核

【楼体形状】复核软件中工程模型的层数、轴网、层高、檐高、标高、建筑面积、外墙等是否符合图纸要求。
【计算设置】复核钢筋搭接、锚固、起步长度、根数计算等容易存在理解偏差的设置,以及图纸上注明的钢筋设置要求。
【构件抽查复核构件的属性定义,钢筋设置,构件的绘制、构件之间的节点设置等内容。
【措施钢筋检查】

1、底板、顶板马检查:检查底板马镫和顶板马镫,钢筋类型、规格、间距等设置是否符合图纸要求。

2、墙柱定位筋检查:检查是否布置墙柱定位筋,定位筋是否符合施工组织要求(如有施工组织)。
3、梁垫铁检查:检查是否布置梁垫铁,梁垫铁是否符合施工组织要求(如有施工组织)。
4、其他措施钢筋:检查其他措施钢筋的计算依据是否充分、计算是否准确,如植筋等。


【钢筋接头检查】

1、检查钢筋接头类型设置是否符合图纸要求,一般25和16为分割区间,也有14的。

2、检查钢筋接头个数指标是否超出常规,并检查超常规原因。



【数据关联复核】复核各构件之间、钢筋数量、钢筋指标等数据关联情况,数据是否保持一致。

【数据计算复核】复核各构件的计算公式、计算设置、汇总是否正确。


【复核图纸疑问】
1、如检查出图纸存在问题,复核图纸疑问中是否全部反映。
2、检查图纸疑问是否存在未答复的问题,编制说明文件中是否有该问题的编制说明。
【复核编制说明】
1、检查编制说明是否内容齐全,是否包含项目名称、图纸依据、钢筋计算依据、钢筋计量范围、图纸未注明的搭接锚固考虑、措施钢筋说明、钢筋总量和含量、图纸问题的处理意见、编制时间等主要要素


询匠也在不断完善复核清单列表库,也在及时分析问题产生的原因及时总结规避的措施,力求做好每一个项目。
